پمپ دنده ای خارجی مشخصات و کاربرد آن

پمپ دنده ای خارجی

پمپ دنده ای خارجی

پمپ دنده ای  خارجی در دو مدل چرخ دنده های  ساده و یا هلیکال عرضه میشود.

چرخ دنده ساده متشکل شده از دو چرخ دنده که به یکدیگر متصل ومواد سیال را
از پمپ به راست هدایت میکند .

پمپ های دنده ای پمپ های فشرده و کم فشاری هستند

که جریان سیال پایدار وبی ضرری در پمپ های دیافراگم را فراهم میکند.

پمپ دنده خارجی با استفاده از چرخ یکسان در برابر یکدیگر می چرخد که یک دنده آن توسط
یک الکترو موتور رانده می شودو به نوبه خود دنده دیگری را درایو میکند.

هر دنده  از پمپ های دنده ای توسط یک شافت  یا باطاقان در هر دو طرف چرخ دنده پشتیبانی میشود
وبه همین دلیل پمپ های دنده ای  خارجی سرو صدای کمتری دارند.

این نوع پمپ ها به طور گسترده در تاسیسات شیمیایی برای

پمپ مایعات ویسکوزیته بالا  استفاده میشود.
پمپ های دنده خارجی معمولا به خداکثر فشار کاری 210 بار

و حداکثر سرعت 3000 دور در دقیقه میباشد.

مقالات مرتبط: انواع پمپ


کاربرد برد پمپ های دنده خارجی

  1. پمپ دنده خارجی جهت استفاده در قیر خالص
  2. پمپ دنده خارجی جهت استفاده درروغن دیزلی
  3. پمپ دنده خارجی جهت استفاده درنفت خام
  4. پمپ دنده خارجی جهت استفاده در نفت روغن
  5. پمپ دنده خارجی جهت استفاده در اسید
  6. پمپ دنده خارجی جهت استفاده در صنایع پلاستیک
  7. پمپ دنده خارجی جهت استفاده درمواد شیمیای
  8. پمپ دنده خارجی جهت استفاده در رنگ
  9. پمپ دنده خارجی جهت استفاده درجوهر
  10. پمپ دنده خارجی جهت استفاده درآهک
  11. پمپ دنده خارجی جهت استفاده درصابون
  12. پمپ دنده خارجی جهت استفاده در لجن
  13. پمپ دنده خارجی جهت استفاده در پلیمیری
  14. پمپ دنده خارجی جهت استفاده درملاس
  15. پمپ دنده خارجی جهت استفاده درچربی ها
  16. پمپ دنده خارجی جهت استفاده درپر کننده ها

در پمپ های دنده ای خارجی چگالی  قدرت حدود

ده برابر بیشتر از یک الکتروموتور الکنریکی حجم دارد.

مزایای پمپ های دنده خارجی
1:سرعت بالا
2:فشار بالا
3:بدون بار تحملی
4:نصب آسان
5:طراحی مناسب
6:عمر بالا
7:صدا و لرزش پایین
8:اطمینان بالا

معایب

جلو گیری از ماده جامد
چهار بوش در منطقه مایع

پمپ دنده

پمپ دنده ای

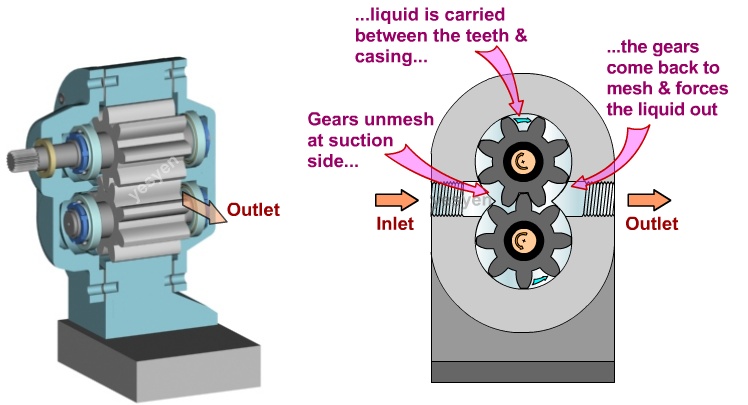

عملیات پمپ دنده ای خارجی:

پمپ های دنده ای پمپ های جا به جایی مثبت هستند

به این معنی که مونتاژ چرخشی  دو چرخ دنده  برای ایجاد مکش در ورودی  پمپ حرکت  می کند

و در مایع   قرار میگیرد سپس مایع  بین دندان های چرخدنده ها و دیواره های پوششی به نقطه تخلیه هدایت  میشود .
جریان در پمپ های دنده بر اساس اندازه حفره(حجم)

بین دندان های دنده و سرعت چرخش (دور در دقیقه)

دنده ها و مقدار لغزش(جریان معکوس)تعیین می شود.

فرمول پمپ

نرخ جریان=ظرفیت پمپ×دور در دقیقه

مقالات مرتبط: پمپ دنده ای چیست؟

تعمیر پمپ دنده ای خارجی


پمپ دنده ای دوجداره خارجی چنان چه درست انتخاب شود

(ضریب اطمینان مناسب) و به صورت منظم سرویس شود به ندرت دچار مشکل میشوند.

با این حال پمپ ها  پس از مدتی نیاز به تعمیرات و سرویس دارد که باز به چرخه صنعت باز گردد.

در این راستا مجموعه شهباز موتور توانسته با کادری مجرب و حرفه ای تعمیرات پمپ دنده ای را انجام داده و مجددا به چرخه صنعت باز گرداند.



جهت مشاهده گیربکس خورشیدی ، گیربکس حلزونی کلیک کنید .
